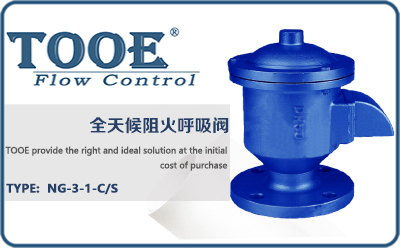

呼吸閥概述Pressure/Vacuum Relief Valves Overview

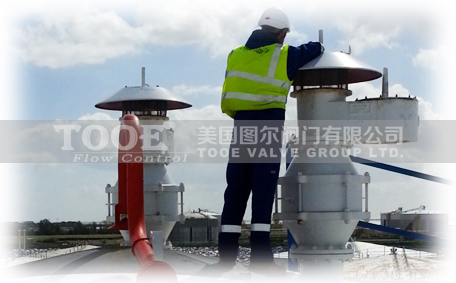

呼吸閥是安裝在石油化工固定儲罐上的通氣裝置，以防止罐內超壓或超真空使儲罐遭受損壞，起阻止外界火焰傳入，減少罐內液體揮發損耗的作用。
根據《石油化工設計防火規范》GB50160的規定："甲、乙類液體的固定拱頂罐，應設阻火器和呼吸閥"，為了滿足這一要求，圖爾研制了全天候(防火)呼吸閥完整系列。具有造型科學新穎、規格型號齊全、結構緊湊、重量輕、通氣量大、泄漏小等特點。產品結構有呼吸型、單呼型、單吸型、異徑型、夾套型等。各種結構形式均可配制阻火器，也可配上所需的呼、吸端連接管，同時對油品、化工品、食品不同介質的儲罐采用不同材質制造，滿足各類儲運系統工藝要求。

呼吸閥原理Working principle of pressure/vacuum relief valves

呼吸閥主要由閥座、閥罩、保護罩及由真空和壓力控制的兩組啟閉裝置組成。啟閉裝置包括閥瓣、導桿、彈簧、彈簧座及密封環等。呼吸閥充分利用儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓；當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的安全裝置。

呼吸閥型號編制Pressure/Vacuum Relief Valves Figure Number System

種類Type	標準Standard	連接Connection	結構Style	材質Material

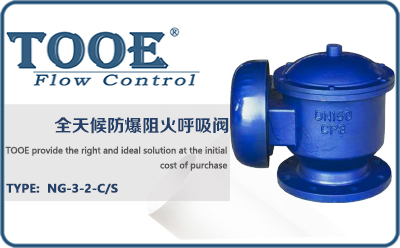

N-呼吸閥	G-GB	3-法蘭	1-全天候呼吸閥	C-鑄鋼
	A-API		2-全天候防爆阻火呼吸閥	S-不銹鋼
	H-HG/T			L-鋁合金

HX系列

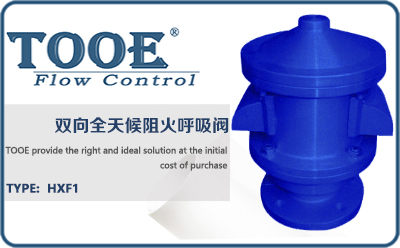

HX1	呼吸閥		HXF1	阻火呼吸閥

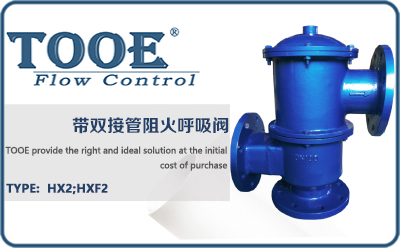

HX2	帶雙接管呼吸閥		HXF2	帶雙接管阻火呼吸閥

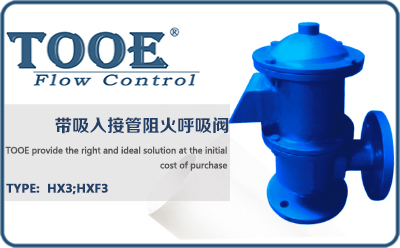

HX3	帶吸入接管呼吸閥		HXF3	帶吸入接管阻火呼吸閥

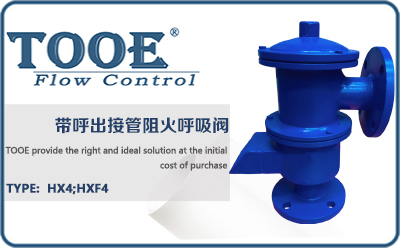

HX4	帶呼出接管呼吸閥		HXF4	帶呼出接管阻火呼吸閥
HX5	單呼閥		HXF5	阻火單呼閥
HX6	單吸閥		HXF6	阻火單吸閥
HX7	帶接管呼出閥		HXF7	帶接管阻火呼出閥
HX8	帶接管吸入閥		HXF8	帶接管阻火吸入閥

美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口呼吸閥"產品。
