球閥結構形式Introduction of Ball Valve Structure

球閥流體阻力小、密封性能好、開關迅速，可用于流體的截斷、連通、調節及分配。球閥按結構形式分為浮動球閥、固定球閥兩大類，根據制造技術和閥體特征又分為A型（一件式）、B型（二件式）、和C型（三件式）等三種分型。各種球閥在石化、電力、冶金、化工、城建、食品醫藥等領域均得到廣泛的應用。
球閥結構形式：球閥流體阻力小、密封性能好、開關迅速，可用于流體的截斷、連通、調節及分配。球閥按結構形式分為浮動球閥、固定球閥兩大類，根據制造技術和閥體特征又分為A型（一件式）、B型（二件式）、和C型（三件式）等三種分型。各種球閥在石化、電力、冶金、化工、城建、食品醫藥等領域均得到廣泛的應用。
一、浮動球閥：浮動球閥結構簡單，工藝成熟，專業化程度高，性能可靠，適用范圍廣，制造成本較低，是公稱通徑≤DN150球閥首選品種。
二、固定球閥：固定球閥采用彈性浮動閥座結構，球體只有繞閥桿傳動一個自由度，閥門關閉時在介質壓力下不會(huì )與閥座產生過高的密封比壓而導致密封面損傷，因此可以制造高壓、大口徑球閥。通徑≥200應選用固定球閥。

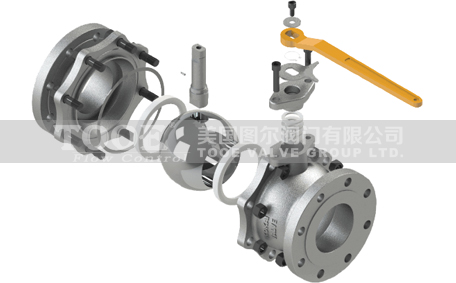

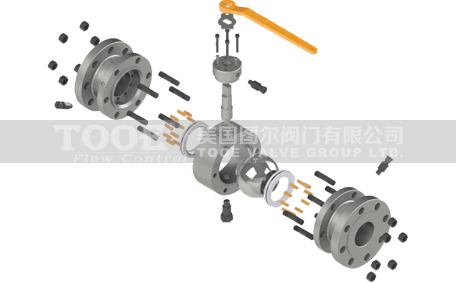

浮動式球閥	固定式球閥

球閥型號編制Ball valves figure number system

種類Type	標準Standard	驅動Drive	連接Connection	結構Style	密封Seal	材質Material
A-球閥	G-GB	0-手柄	1-外螺紋	1-浮動直通	F-四氟	Z-鑄鐵
	A-API	1-蝸輪	2-內螺紋	4-浮動三通L	H-合金鋼	Q-球鐵
	D-DIN	2-電動	3-法蘭	5-浮動三通T	W-本體密封	C-鑄鋼
	J-JIS	3-氣動	4-對夾	6-四通流道	Y-硬質合金	S-不銹鋼
			5-焊接	7-固定直通	N-尼龍塑料	I-鉻鉬鋼
			6-卡套		M-蒙乃爾合金	T-銅合金
					PL-對位聚苯酚	T-鉻鉬釩鋼
