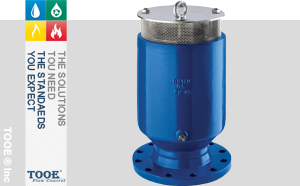

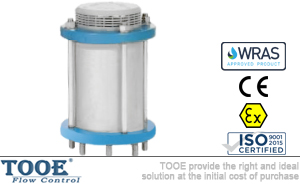

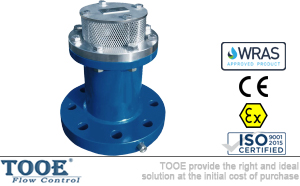

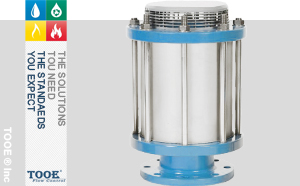

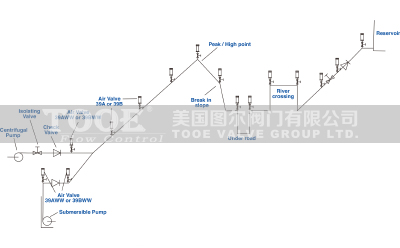

防水錘型空氣閥概述

防水錘型空氣閥是一款高質量的單室雙功能組合空氣閥，內置防水錘功能，是管道當中起伏點出現"水柱拉斷"式水錘的有效解決方案。 防水錘型空氣閥FG-3-8具有普通空氣閥的低壓進排氣以及高壓微量排氣功能，低壓進排氣部分是在管道壓力較低時(空管充水，管道排空等)工作，主要為低壓工況下大量排氣和進氣，高壓微量排氣則主要在管道正常帶壓工作時，將管道內不斷析出的氣體及時排放，以減少因之可能產生的多種不利后果。還具有防水錘功能，即：保證在管線出現水柱拉斷時的負壓工況下，迅速大量排氣，以避免負壓的產生產；而當隨后出現的水柱彌合工況時，空氣閥能有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高，即水錘。

防水錘型空氣閥參數

公稱通徑：DN15-DN500		標準代號/標準名稱
公稱壓力：1.0Mpa-6.4Mpa		ISO國際組織標準
適用溫度：-20℃~100℃		ASME美國機械工程師協會(huì )
適用介質：原水、清水		ASTM美國材料及試驗協會(huì )標準
連接方式：法蘭連接/螺紋絲扣		AISI美國鋼鐵協會(huì )標準
水關閉壓力：≤20kPa		BS英國標準
空氣關閉壓力：≥30kPa		AWWA美國水工協會(huì )
閥體材質：鑄鋼、不銹鋼、球墨鑄鐵		EN歐洲標準
浮球材質：高密度聚丙烯/不銹鋼		ANSI/NSF61飲用水系統衛生部件標準
密封材質：三元乙丙/丁腈橡膠		ANSI/AWWA C116-03美國涂層標準

防水錘型空氣閥特點

1. 具有在高低壓下微量排氣和低壓下大量吸氣排氣三種功能，大小排量組合式進排氣閥的結構，滿足管道初次充水排氣和正常運行時及時進、排氣的要求，并具體防止發生斷流彌合水錘的功能。
2. 高速排氣能力滿足初始充水速度要求，在充水時不管射出的氣流速度有多大(充水壓力較高時)，底部、中部浮球都不會(huì )提前氣堵關閥。當充水流速過快，空氣閥內的壓差達到7kPa時，頂部浮球能可靠關閉主排氣孔口，通過頂部浮球上的轉換小排氣孔口高速排氣，并維持合適的充水背壓和充水流速，使得充水水柱在合適阻力的作用下慢慢地接近空氣閥，避免空氣閥充水過快引起自身的關閥水錘。
3. 微量排氣孔口≥φ1.6mm的孔口面積，確保能及時排除積聚的空氣，節約運行成本，最大限度地提高節能效率。
4. 具備管道事故出現負壓時快速大量高速吸入空氣破壞真空的能力。為了滿足防止"斷流彌合水錘"的要求，在真空度達到34kPa時的最大進氣能力滿足破壞管道真空，防止負壓的要求。但當兩股水柱彌合，并且閥內壓差達到7kPa時，閥體內的頂部浮球能及時可靠關閉主排氣孔口，迅速轉換成小排氣孔口微量排氣，確保在發生水柱分離再彌合時能高吸微排，截留大部分氣囊吸納緩沖水錘升壓。高速進氣與微量排氣孔口面積之比達到30:1以上，使彌合水錘升壓低于該點穩態壓力的1.3倍。
5. 當管道放空時或爆管泄水時，空氣閥能夠及時足量吸進空氣(進排氣流道最小直徑不小于空氣閥通徑的90%)，破壞管道真空。
6. 吸氣方式為從吸排氣孔口遮蔽物處水平吸入閥內，縮短氣流的行程，最大限度的降低出現負壓吸氣破壞真空過程中的氣流阻力。

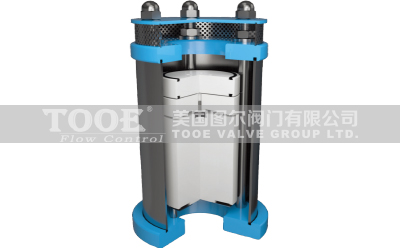

防水錘型空氣閥工作原理/排氣吸氣量

大量排氣：在管道充水期間，空氣以與管道中的水相同的流速通過空氣閥，浮子保持在打開位置，從而允許空氣自由通過閥門。當水進入閥門時，浮子浮起，閥門關閉。

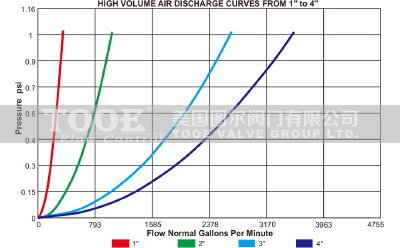

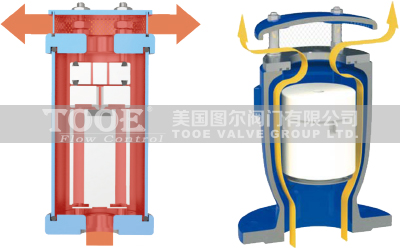

大量排氣原理圖	1"到4"的大量排氣曲線圖

限制排氣(防水錘)：在快速注水、泵跳閘、閥門快速關閉期間，閥門將切換到防水錘模式。大排氣孔口關閉，通過頂部浮球上的轉換微量排氣孔口排氣。較小的孔口將限制空氣從管道中排出的速度，從而限制水柱的流速。

防水錘限制排氣原理圖	1"到4"的防水錘限制排氣曲線圖

正常工作壓力下的微量排氣：在正常運行期間，當管道充滿水時，閥門的底部位置會(huì )積聚許多細小的氣體，當空氣量足以移動浮子時，浮子將從小孔口(噴嘴)上掉落并釋放積聚的空氣。然后，控制浮標將浮回原位并密封小孔。

微量排氣原理圖	1"到4"的微量排氣曲線圖

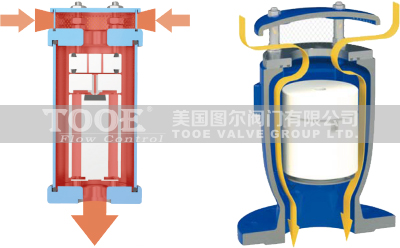

真空破壞：在排水、泵停止或泵跳閘期間，浮子會(huì )向擋板移動�？諝鈱⒘鹘�(jīng)大孔口，經過浮子并通過進氣孔口進入管道，消除負壓。

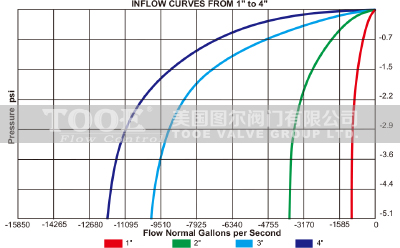

真空破壞原理圖	1"到4"的吸氣曲線圖

防水錘型空氣閥選型

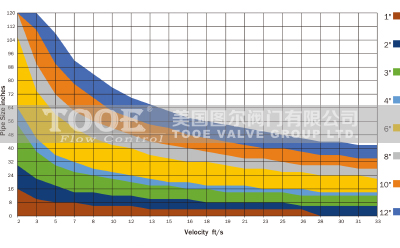

下圖中：選擇管道尺寸和流速，使用最大流速或根據排水量或預期的潛在破裂計算排水速度。在管道尺寸和速度相交的地方會(huì )有一個色帶，將色帶與下面圖例中的閥門尺寸相匹配。這將為您提供能夠吸入足夠空氣以匹配排水速率的閥門尺寸。所有值均基于保持管道壓力中的最小負壓為5psi。不允許管道中的負壓降低于8.5psi負壓差是一種不好的做法。調整尺寸時要注意，色帶的上部更接近最小負壓差5psi，下部更接近1.5psi負壓差。如果您非�？拷鼛У妮^高部分，則應切換到另一尺寸的閥門，以確保管道的安全。

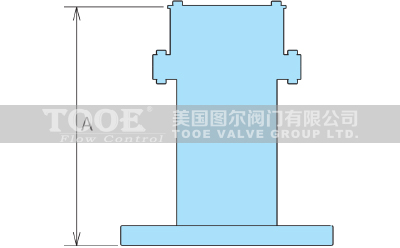

防水錘型空氣閥尺寸

DN	50	80	100	150	200	250	300	350
A	350	380	400	480	550	630	700	750
